Article: ABC du transport de marchandises Partie 2 : Enclenchement - développement technique et commande numérique
Et si on approfondissait le sujet ?
Dans la première partie, vous avez découvert les postes d'aiguillage sécurisent les itinéraires, surveillent les voies et guident les trains sans conflit. Dans cette seconde partie, nous allons vous dévoiler comment la technique a évolué depuis les premiers systèmes mécaniques jusqu'aux systèmes d'enclenchement numériques en réseau.
Les postes d'aiguillage mécaniques : les débuts

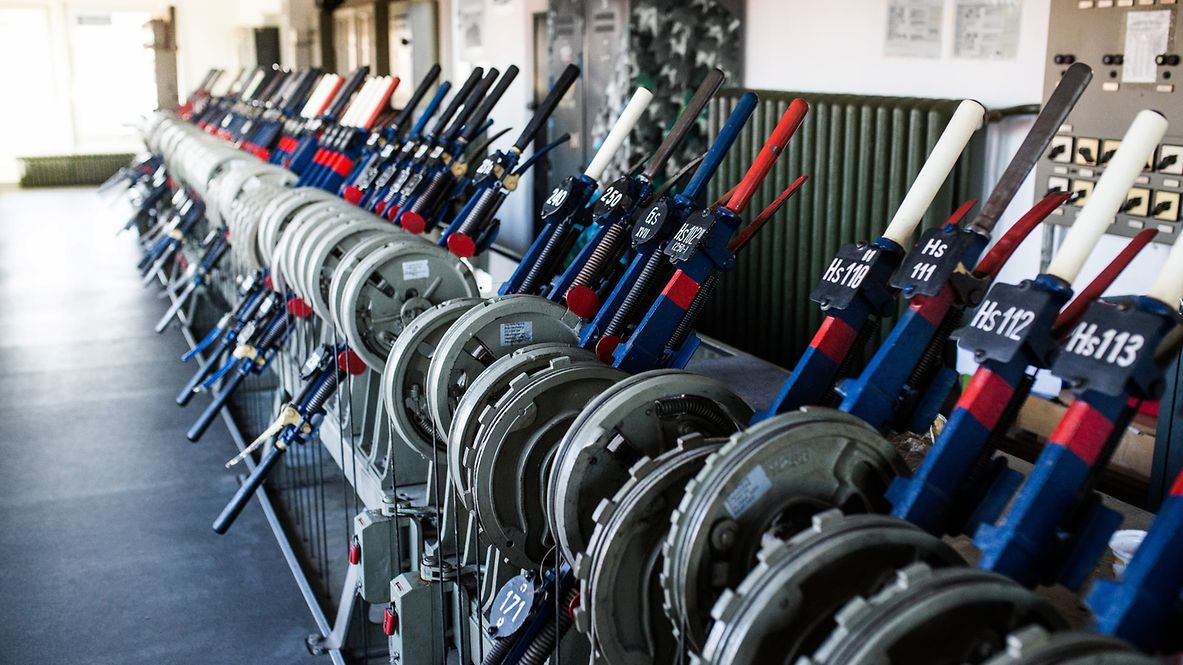

Les premiers postes d'aiguillage fonctionnaient de manière purement mécanique : les aiguillages et les signaux étaient commandés directement par des leviers et des câbles, et l'annonce de la libération de la voie devait souvent encore être effectuée localement par contrôle visuel. La zone d'action du poste était petite et l'effort de commande élevé, c'est pourquoi les postes d'aiguillage mécaniques étaient surtout adaptés aux postes d'exploitation simples avec peu d'aiguillages et un faible nombre de trains.

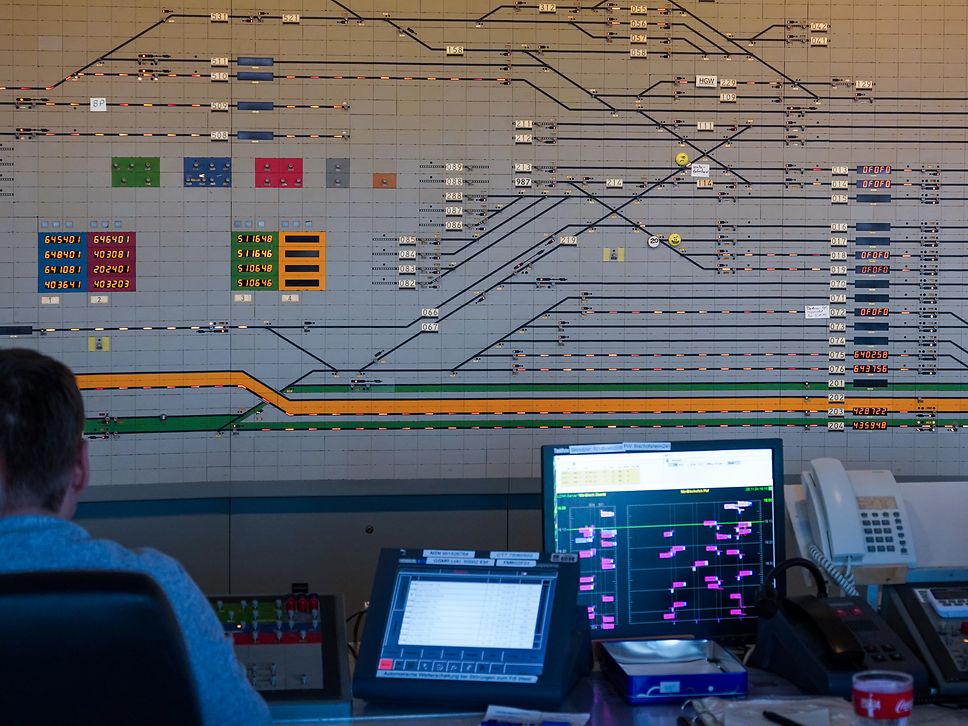

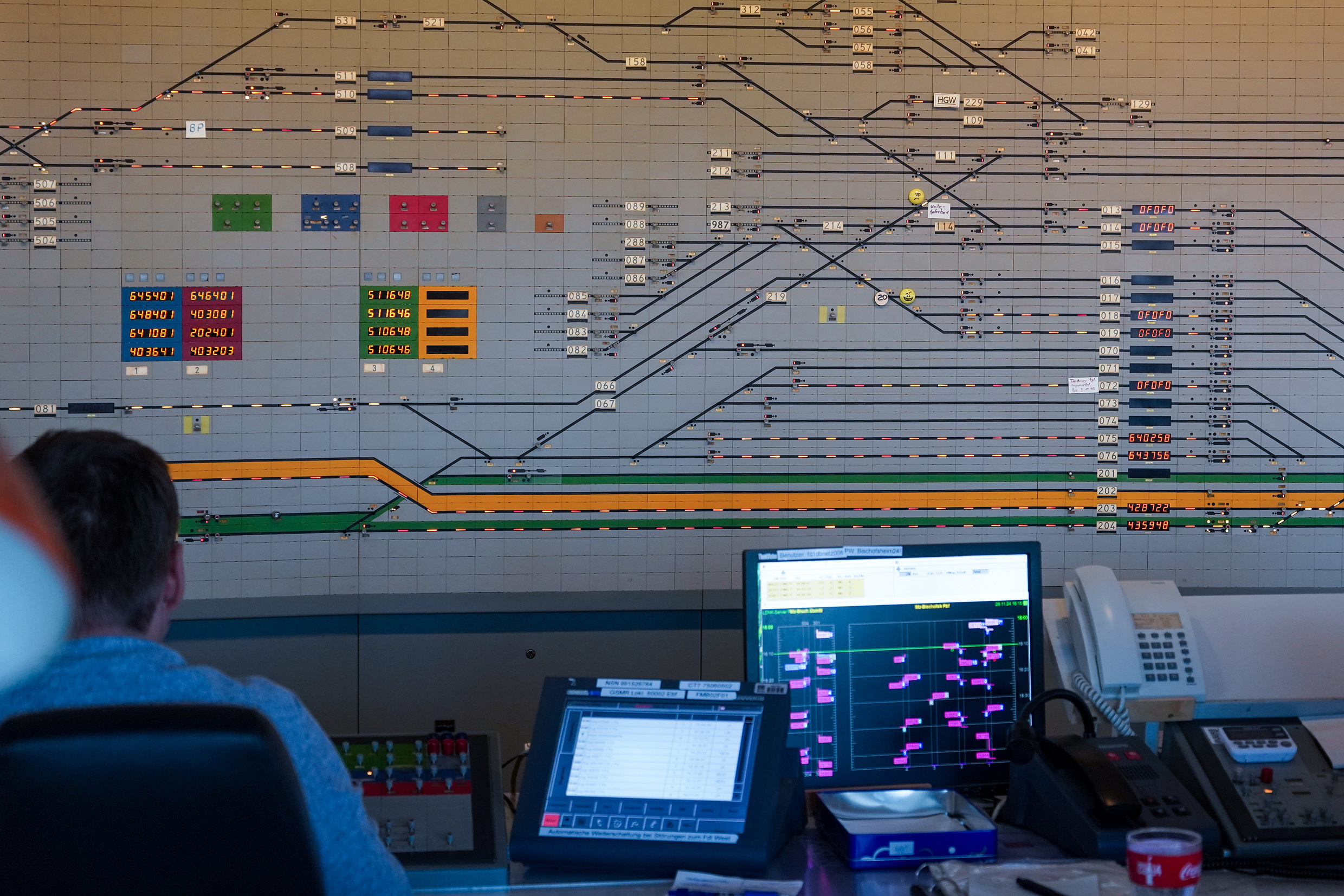

Table à boutons-poussoirs de voie d'un système d'enclenchement tout relais pour la surveillance et la commande d'installations de gares complexes.
Postes d'aiguillage électromécaniques : première automatisation
Les systèmes électromécaniques associent la commande mécanique à des entraînements électriques. Des panneaux lumineux ou des affichages indiquent l'état des aiguillages et des signaux et, selon le type de construction, des aides techniques peuvent être disponibles pour la signalisation de voie libre. Des dépendances électriques simples empêchent les erreurs de commande, permettent des zones d'action du poste plus importantes du point de vue de l'exploitation et réduisent les erreurs de commande manuelle typiques.

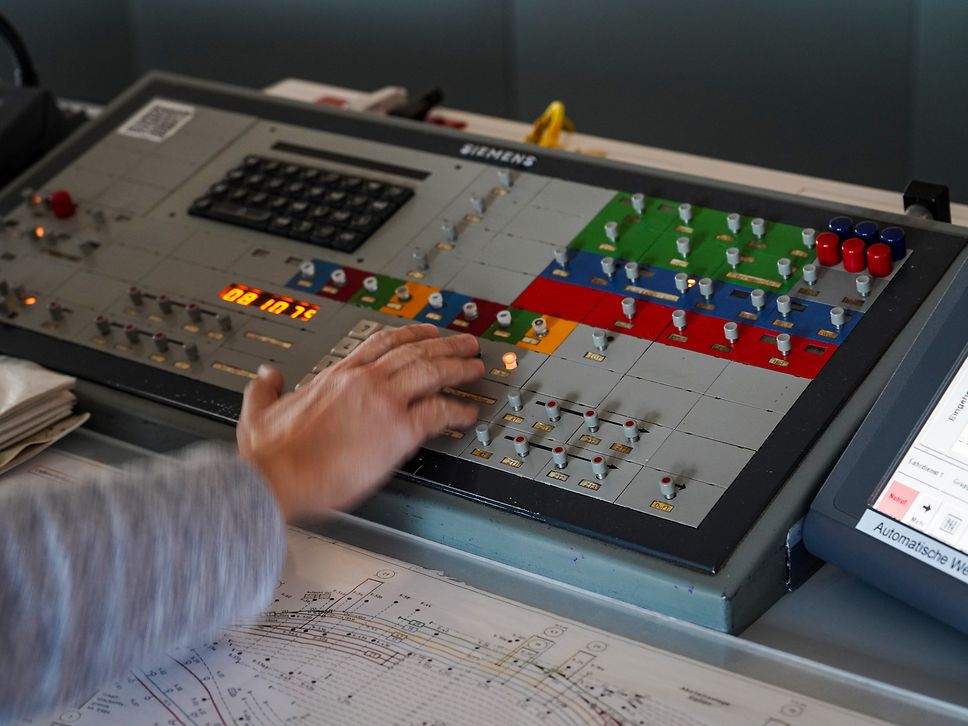

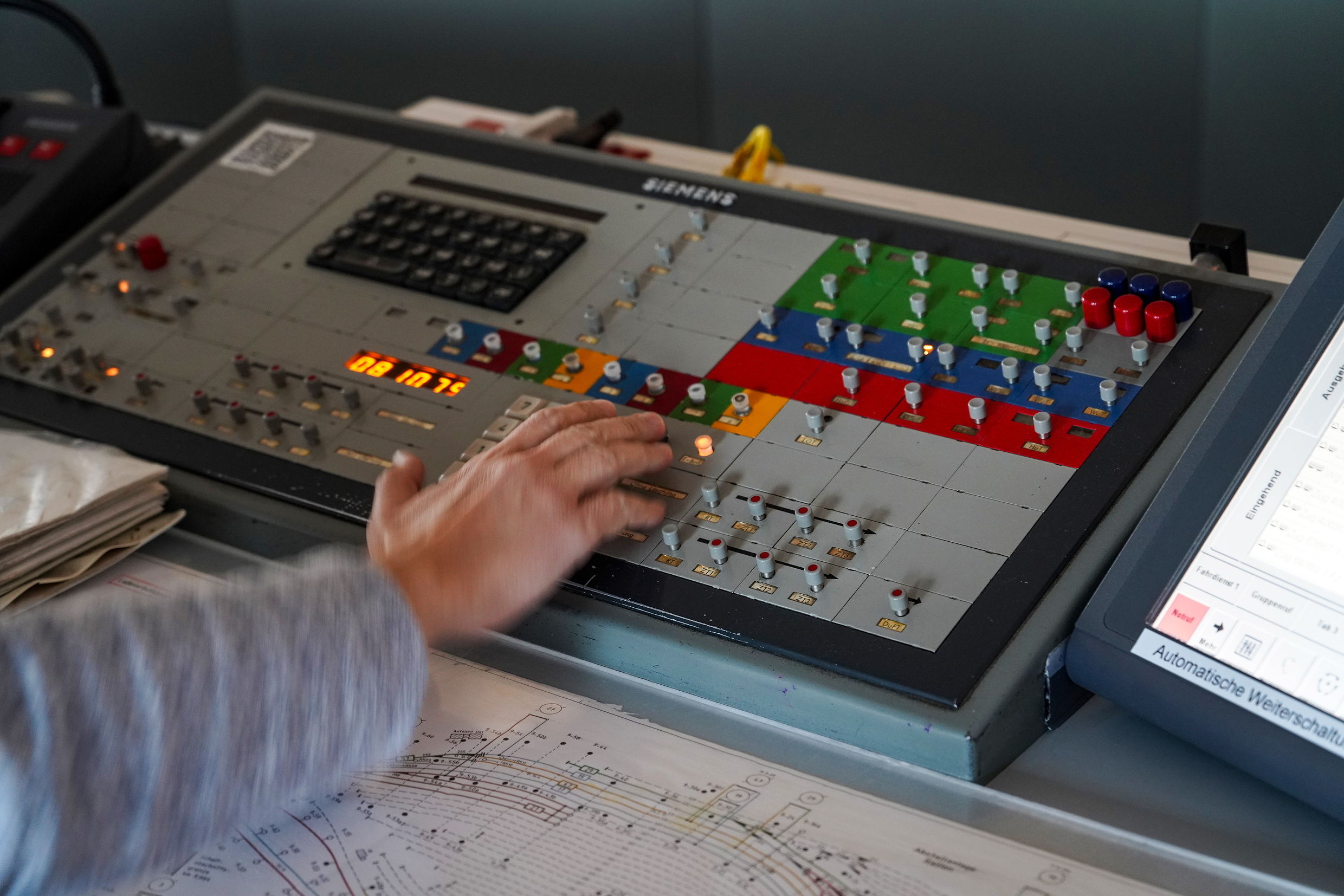

Table de commande avec boutons-poussoirs et champs de signalisation pour la commande d'aiguillages et d'itinéraires sur la base d'une technique de relais électromécanique.
Systèmes d'enclenchement tout relais : la logique électrique pour les grandes gares
Les systèmes d’enclenchement à relais reposent sur une logique électrique entièrement câblée. Ils permettent la formation automatique des itinéraires, tandis que l’autorisation de circulation et les mécanismes de sécurité liés aux incompatibilités d’itinéraires sont gérés de manière largement automatisée. Grâce à des pupitres de commande schématiques à boutons-poussoirs offrant une vision globale de l’état des voies, cette technologie a longtemps constitué une référence dans l’exploitation ferroviaire. Sa robustesse et sa fiabilité en font encore aujourd’hui une solution adaptée aux gares de moyenne et grande importance caractérisées par un trafic ferroviaire soutenu.
Systèmes d'enclenchement informatique (ESTW) : unecommande centralisée et mise en réseau

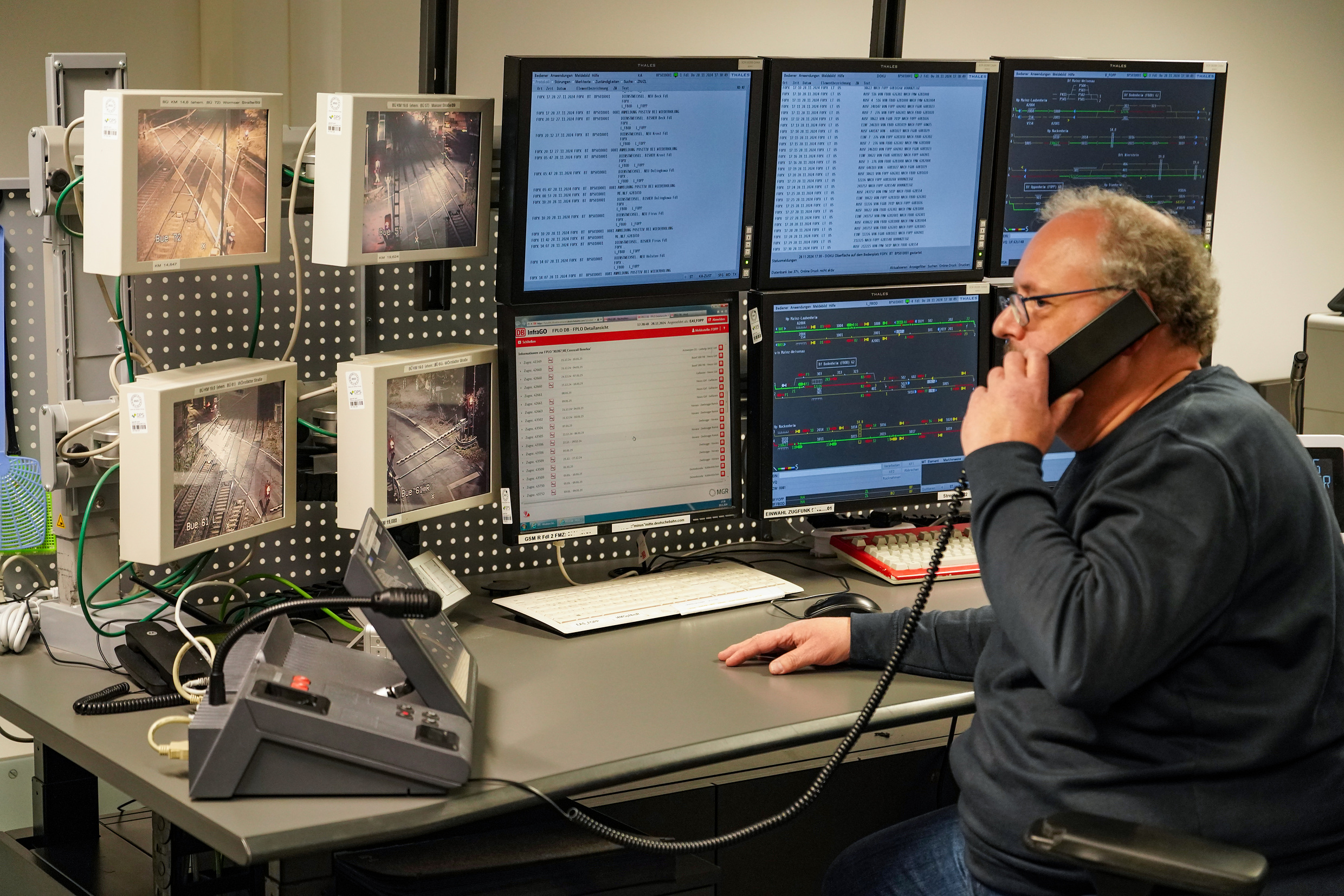

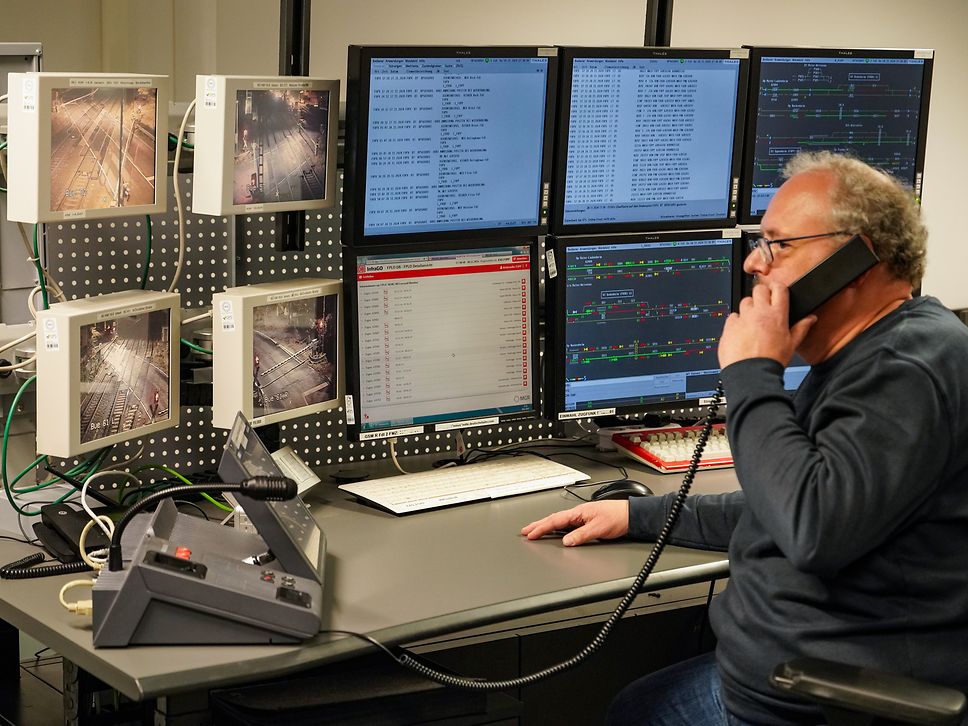

Commande centrale dans l'ESTW : poste de travail à écran pour la commande de grandes zones d'action du poste avec logique de sécurité assistée par ordinateur et contrôle à distance intégré.
Dans les systèmes d’enclenchement informatiques, la logique câblée des enclenchements à relais est remplacée par des ordinateurs de sécurité chargés de l’exécution des fonctions de contrôle-commande et de sécurité. L’architecture du système permet de centraliser l’exploitation de vastes secteurs depuis plusieurs postes de commande. Les équipements de terrain, tels que les aiguillages, les signaux ou les circuits de voie, sont raccordés au système par l’intermédiaire de modules d’interface dédiés. Les informations d’état et de diagnostic peuvent être consultées à distance en temps réel, ce qui facilite la supervision des installations, accélère la détection des anomalies et contribue à réduire les délais d’intervention en cas de panne.
Systèmes d'enclenchement numérique (DSTW) basés sur IP et évolutifs

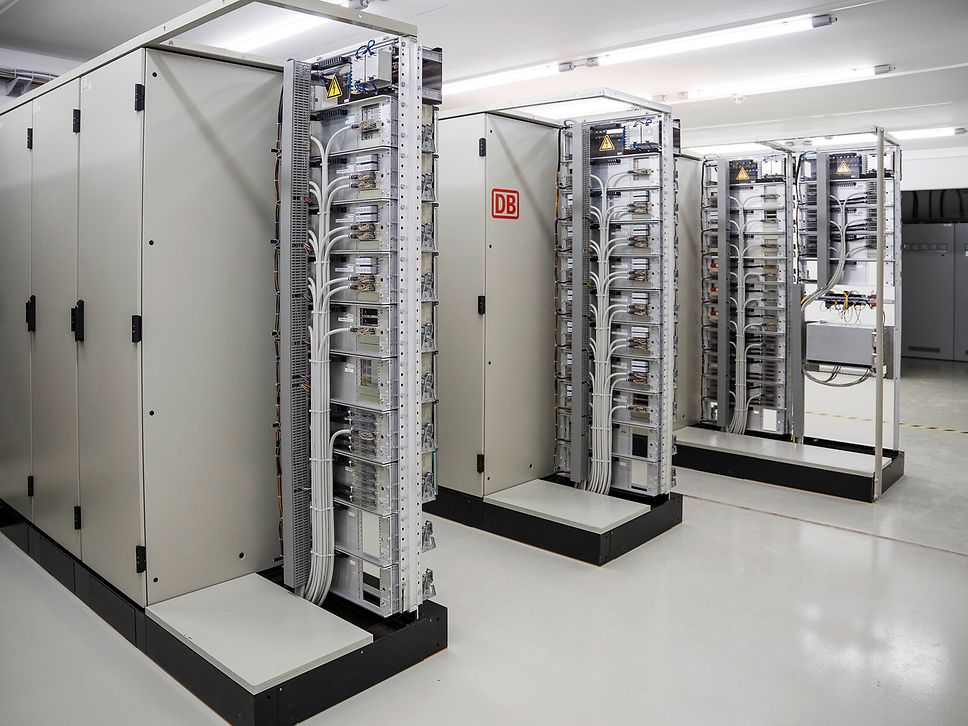

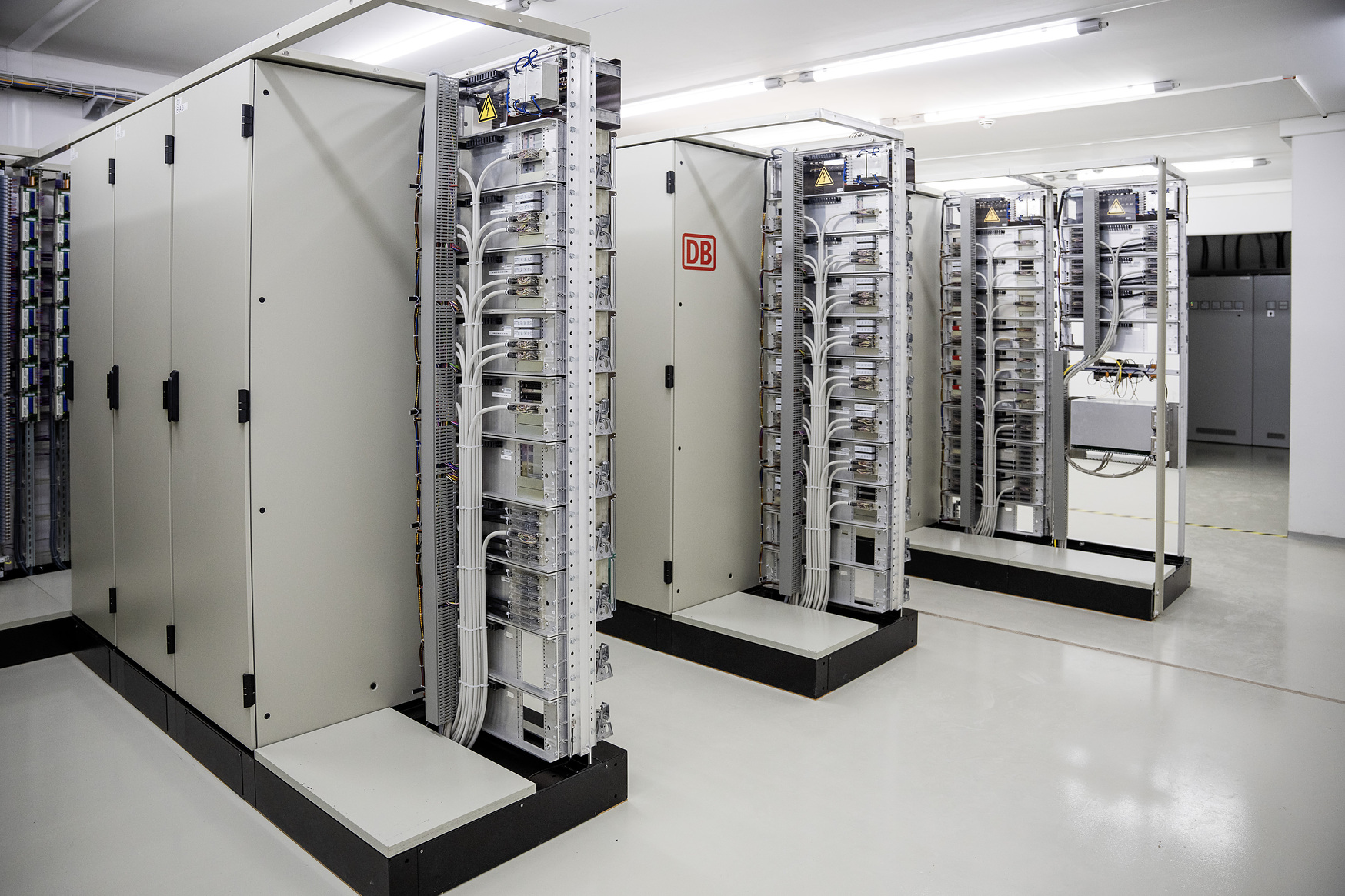

Des serveurs et des armoires d'équipement modulaires constituent la logique de sécurisation numérique et remplacent l'enclenchement classique par une architecture à haute disponibilité basée sur le réseau.
Les systèmes d’enclenchement numériques reposent sur des architectures distribuées basées sur des réseaux IP. Les contrôleurs d’objets numériques assurent la commande des aiguillages, des signaux et des passages à niveau via des réseaux de communication sécurisés. Cette architecture permet de réaliser des extensions ou des adaptations avec un nombre réduit d’interventions dans la logique de sécurité. Les enclenchements numériques sont ainsi particulièrement adaptés aux zones de réseau complexes, où l’évolutivité du système et l’intégration numérique constituent des exigences majeures. Ils représentent également une base essentielle pour le développement de l’automatisation ferroviaire et, en combinaison avec l’ETCS, pour la mise en œuvre d’interfaces standardisées et interopérables dans le cadre de l’exploitation des corridors ferroviaires.
Des fonctions modernes en exploitation
Les principes de base de la partie 1 restent valables mais sont désormais plus rapides, plus grands et davantage automatisés grâce à la technique moderne :
- Les itinéraires ne sont libérés que si toutes les conditions de sécurité sont remplies.
- L'annonce de libération des voies se fait automatiquement (compteur d'essieux/circuits de voie) ou par contrôle local, selon le type de poste d'aiguillage.
- La protection des flancs fait partie intégrante de la sécurité des itinéraires et est automatiquement verrouillée.
- Les données d'état permettent un contrôle à distance, un diagnostic à distance et une maintenance planifiée.
Ainsi, même les nœuds très fréquentés peuvent être exploités de manière efficace et sûre.
En conclusion
Le développement des postes d'aiguillage présente une ligne claire : degré d'automatisation plus élevé, zones d'action du poste plus grandes, commande centrale et mise en réseau numérique. Les exploitants bénéficient de processus efficaces, de logiques de sécurité robustes, de dépannages plus rapides et d'une base pour l'automatisation future. Les systèmes modernes ESTW et DSTW soutiennent les augmentations de capacité, notamment en interaction avec l'ETCS et les techniques numériques de contrôle et de sécurité.
