ABC du transport de marchandises Partie 1 : Postes d'aiguillage - commande centrale et trajets en sécurité sur le réseau ferré

Les postes d'aiguillage - le cœur de l'exploitation ferroviaire

Les postes d'aiguillage sont les postes de commande centraux dans les gares ou sur les tronçons de ligne. Leur tâche consiste à commander les aiguillages et les signaux, à définir les itinéraires et à s'assurer que les trains circulent sans conflit.

Avant de valider un itinéraire, le poste d'aiguillage ou les opérateurs avec une assistance technique, selon le type de poste d'aiguillage vérifient automatiquement ou semi-automatiquement si toutes les conditions sont remplies : Les aiguillages sont-ils correctement positionnés ? Toutes les sections de voie sont-elles libres ? Les passages à niveau sont-ils sécurisés ? Ce n'est que lorsque ces conditions sont remplies que l'itinéraire est fermé et que le signal principal correspondant est mis en marche.

Cette interaction est surveillée par une logique de sécurité. En cas de panne, les signaux tombent dans un état de sécurité (arrêt/pas de notion de trajet) et les itinéraires ainsi que les aiguillages sont verrouillés de manière à éviter tout danger. Des procédures définies, telles que le blocage ou la commande d'urgence, garantissent que l'exploitation peut se poursuivre de manière contrôlée même en cas d'erreur.

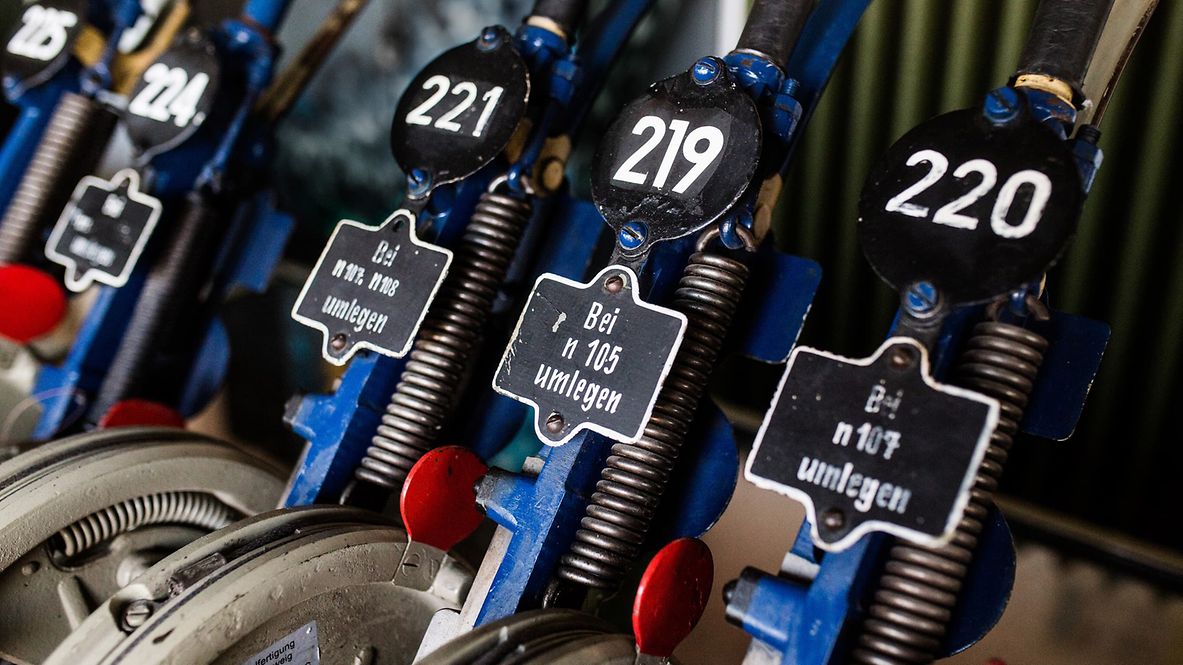

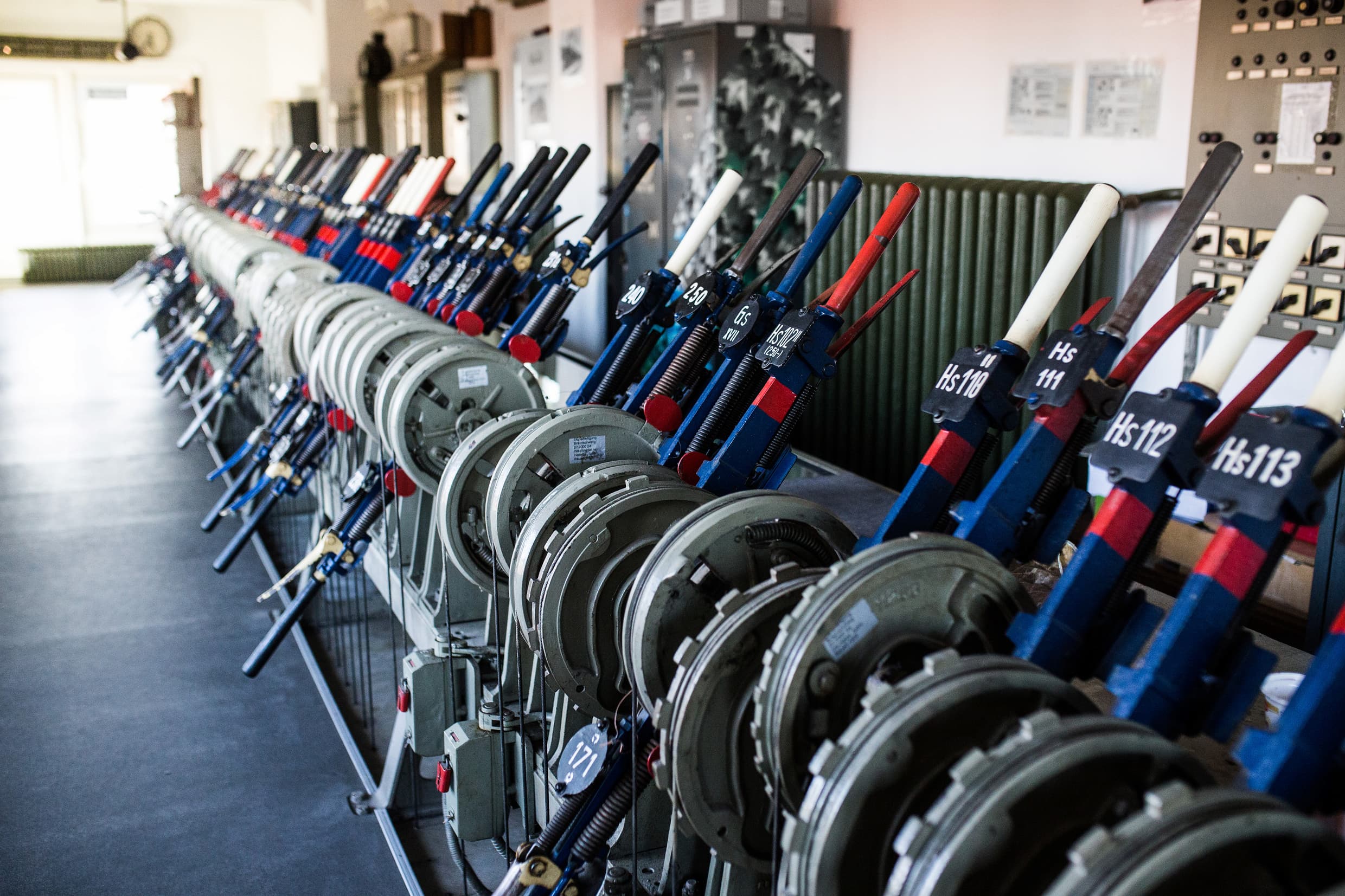

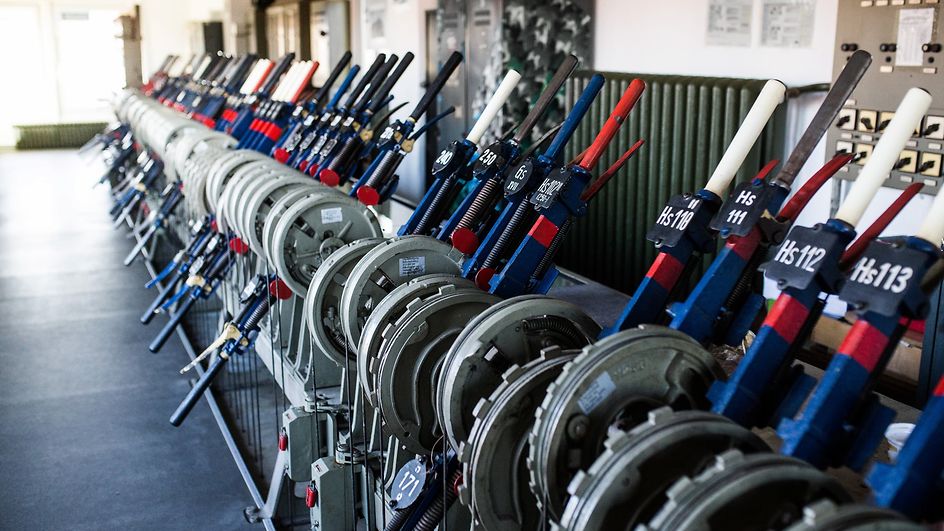

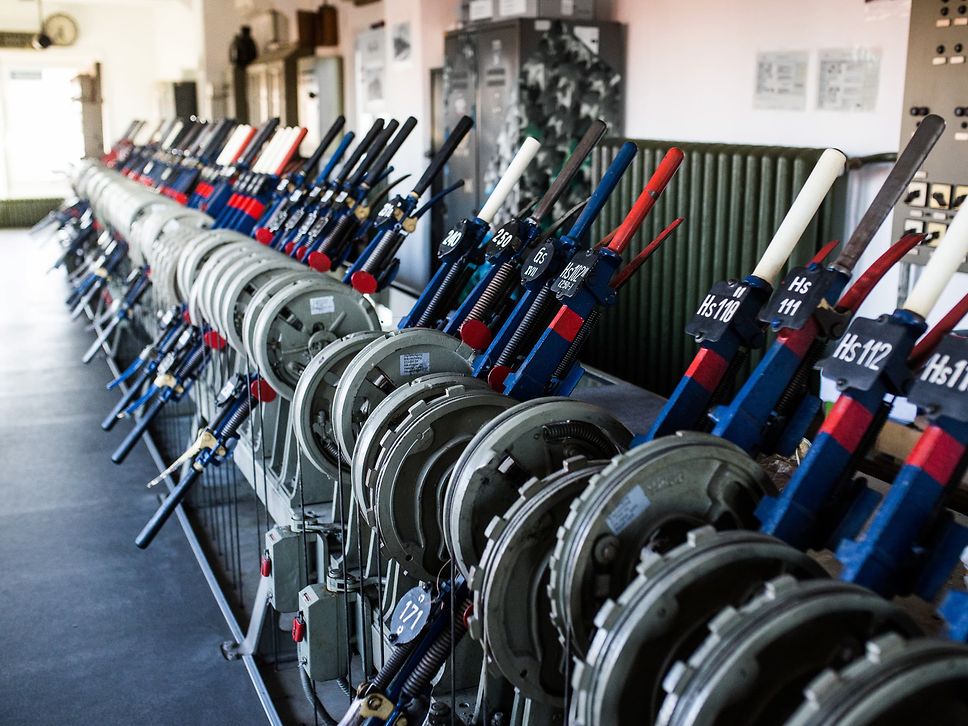

Poste d'aiguillage mécanique à la gare de triage de Kassel : rangée de leviers de signalisation pour la commande manuelle du poste d'aiguillage - itinéraires sûrs grâce à des verrouillages mécaniques dans le système de leviers.

Comment les postes d'aiguillage assurent la sécurité

• La technique derrière un poste d'aiguillage veille à ce que les trains circulent toujours sur des voies sûres. Les éléments importants sont les suivants :
• Définition des itinéraires : Les aiguillages et les signaux sont reliés pour former une voie de circulation protégée.
• Protection des flancs : les aiguillages de protection et les voies de service bloquées empêchent les collisions.
• Annonce de libération des voies : selon le type de poste d'aiguillage, celle-ci se fait automatiquement par le biais de compteurs d'essieux ou de circuits de voie ou par contrôle local.

Une exploitation sûre, sans conflit et fiable est ainsi garantie, même lorsque plusieurs trains circulent simultanément.

L'évolution technique des postes d'aiguillage

Il existe différents types de postes d'aiguillage, qui se sont développés au fil des décennies et se distinguent principalement par leur degré d'automatisation, leur zone d'action du poste et leur utilisation :

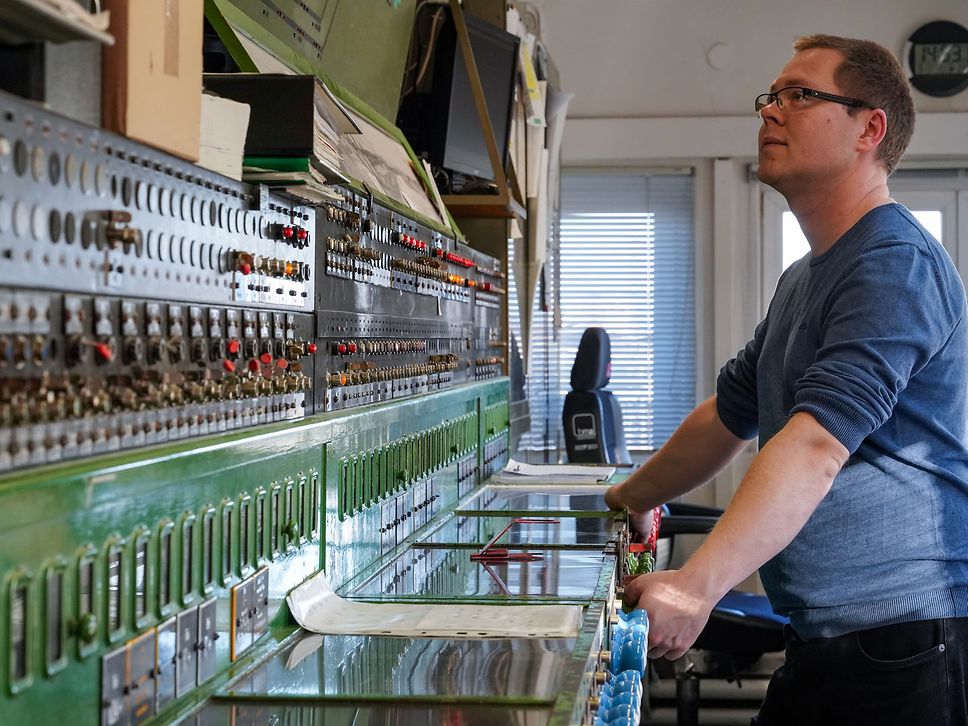

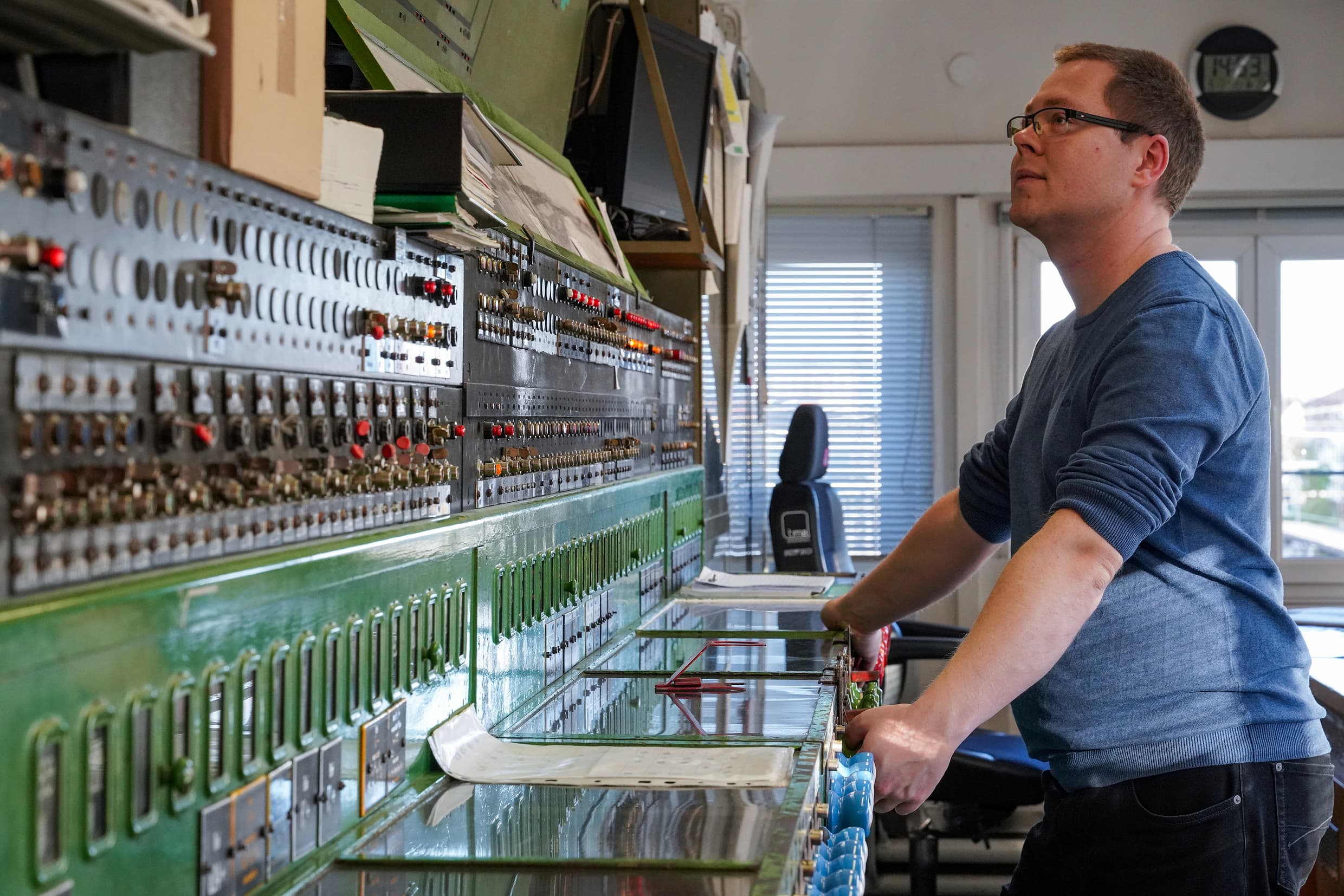

Poste d'aiguillage électromécanique à Rüsselsheim : commande mécanique avec entraînements électriques et tableau de lampes - itinéraires sûrs grâce aux dépendances électriques.



• Postes d'aiguillage mécaniques : les postes à levier et les trains de fils commandent directement les aiguillages et les signaux, souvent avec un contrôle visuel des voies. Petites zones d'action du poste, effort manuel élevé.
• Postes d'aiguillage électromécaniques : commande mécanique combinée avec des entraînements électriques et des tableaux de lampes. Les premières dépendances électriques augmentent la sécurité et le confort d'utilisation.
• Systèmes d'enclenchement tout relais : le câblage électrique prend en charge la logique de sécurité. La signalisation de voie libre, l'établissement d'itinéraire et la logique d'exclusion fonctionnent automatiquement. Commande via des tables à boutons-poussoirs schématiques.

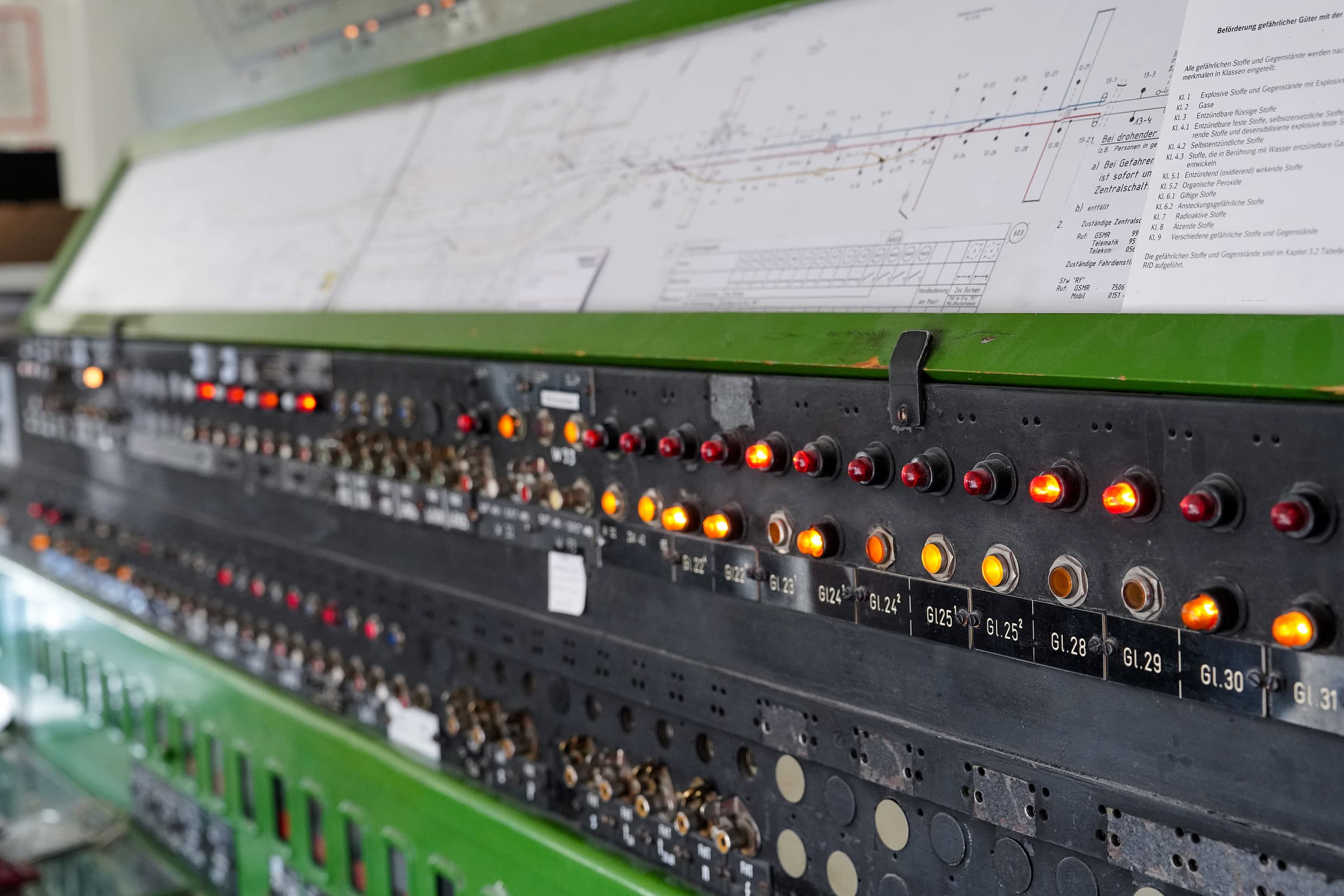

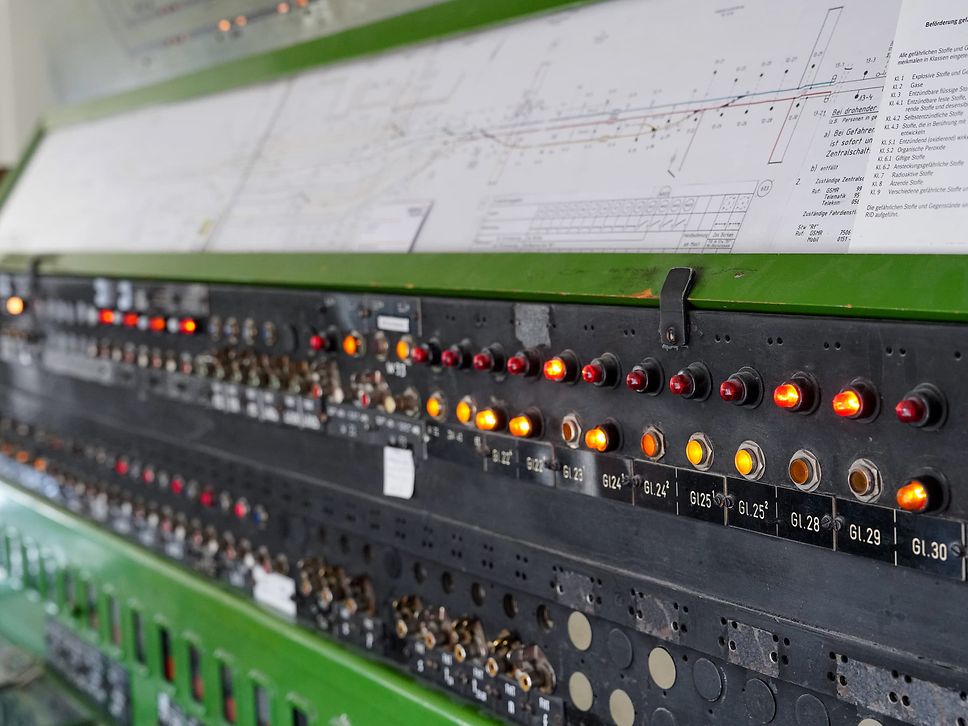

Poste d'aiguillage électromécanique à Rüsselsheim (détail) : Panneau de lampes avec schéma des voies et lampes de signalisation - états des aiguillages et des signaux en vue, itinéraires sécurisés par des dépendances électriques.

• Systèmes d'enclenchement informatique (ESTW) : les ordinateurs de sécurité prennent en charge la logique de relais, plusieurs postes de commande permettent une commande centralisée, les données d'état facilitent le diagnostic.
• Systèmes d'enclenchement numérique (DSTW) : Architecture répartie basée sur IP avec des contrôleurs d'objets numériques. Commandes de réglage via des réseaux sécurisés, facilement extensibles, base pour l'automatisation et les interfaces numériques standardisées (interopérabilité notamment avec ETCS).

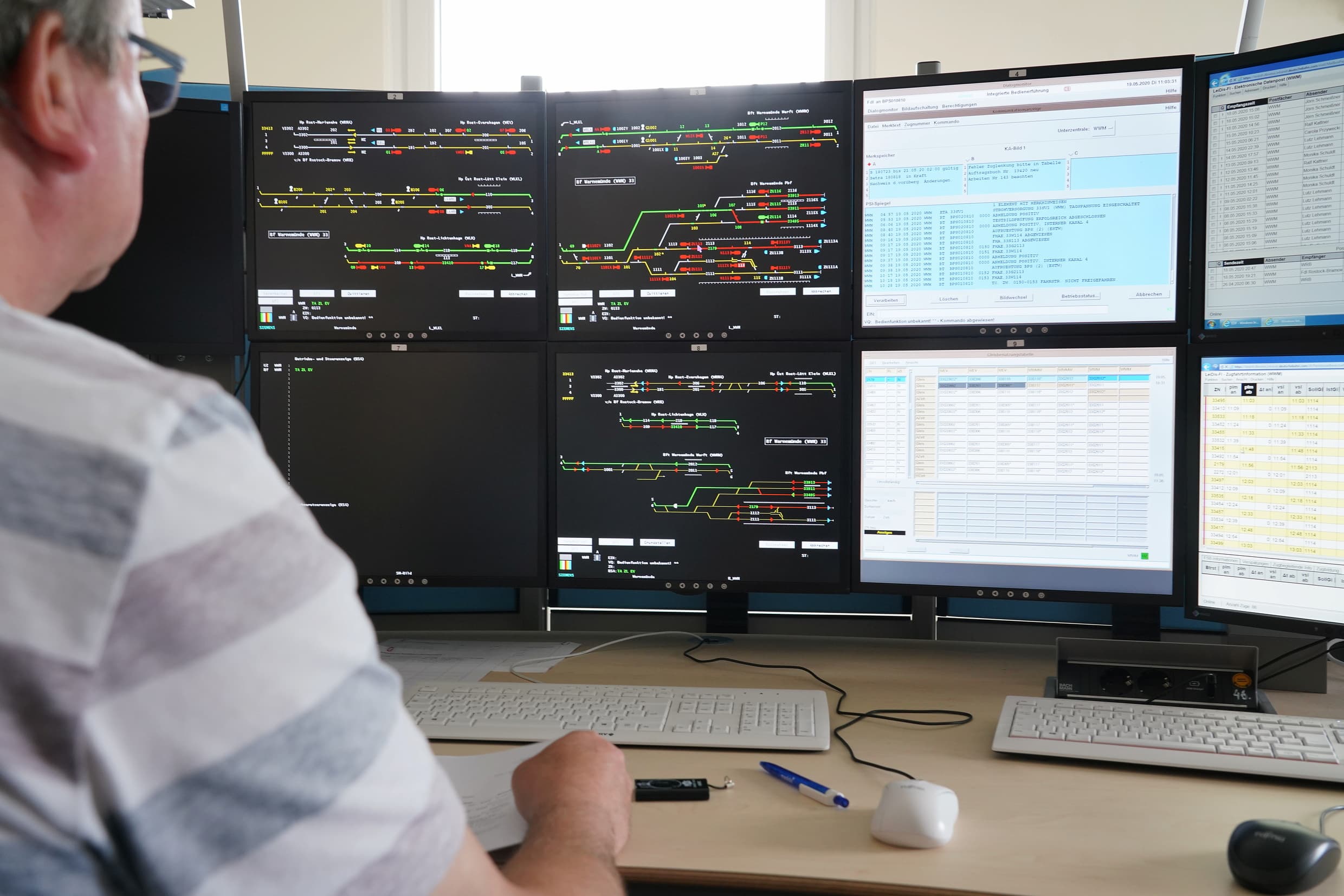

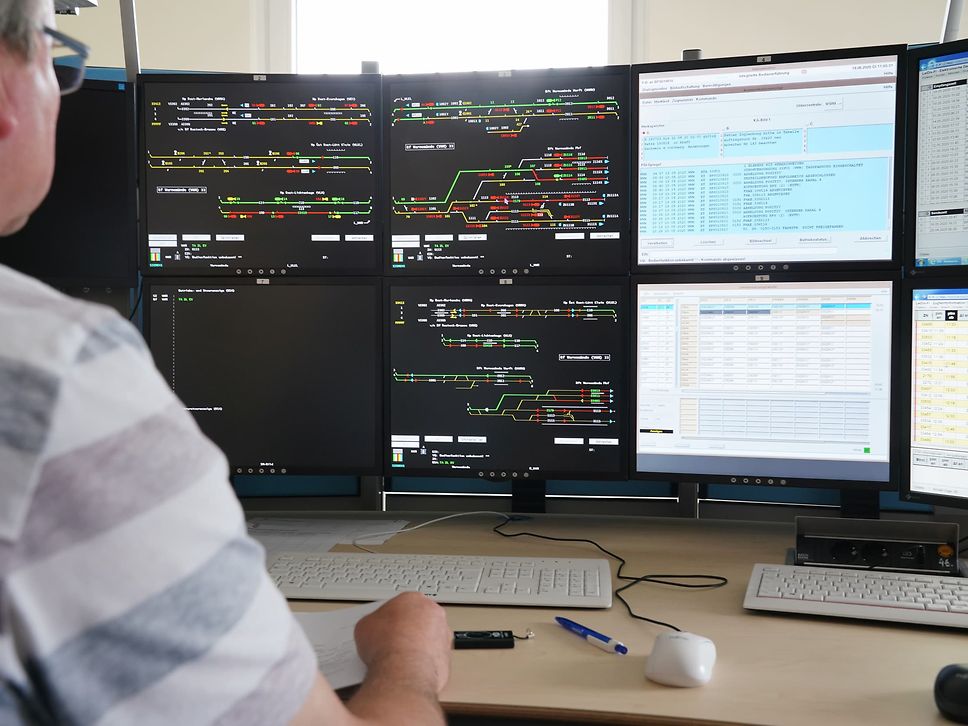

Système d'enclenchement numérique (DSTW) à Warnemünde : La technique de contrôle et de sécurité basée sur IP commande les aiguillages, les signaux et les passages à niveau de manière centralisée et sûre.

Toutes les générations de postes d'aiguillage répondent à des exigences de sécurité élevées. La modernisation augmente avant tout l'automatisation, le confort d'utilisation, la capacité de diagnostic, le contrôle à distance/la possibilité de commande à distance et soutient les augmentations de capacité - en particulier en interaction avec l'ETCS et la technique numérique de contrôle et de sécurité, tout en maintenant le niveau de sécurité conforme aux normes.
